直線導軌HG系列預壓力
(1) 預壓力定義

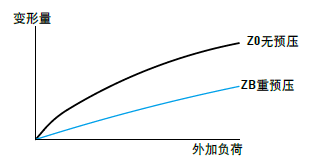

預壓力是預先給與鋼珠負荷力，亦即加大鋼珠直徑，利用鋼珠與珠道之間負向間隙給與預壓，此舉能提高直線導軌的剛性及消除間隙；以右圖來解釋，提高預壓力可增加直線導軌剛性。但小規格建議選用輕預壓以下預壓，以避免因預壓選用過重降低其使用壽命。

(2) 預壓等級
HG 系列直線導軌提供三種標準預壓，可依據用途選擇適當預壓力。
A、無預壓：標示為Z0；預壓力為 0~ 0.02C ；使用條件:負荷方向固定且沖擊小，精度要求低；適合范圍：搬送裝置，自動包裝機，自動化產業機械，一般工業機械的 XY軸，焊接機，熔斷機，工具交換裝置
B、中預壓：標示為ZA；預壓力為 0.05C-0.07C ；使用條件：輕負荷且要求高精度，適用于一般工業機械的Z軸，放電加工機，NC車床，精密XY平臺，測定器，機械加工中心，立式加工中心，工業用機器人，自動涂裝機，各種高速材料供給裝置
C、重預壓：標示為ZB ，預壓力為：0.10C~ 0.12C ；使用條件：剛性要求，且有振動，沖擊之使用環境；適用于機械加工中心，磨床，NC車床，立式或臥式銑床，機床的Z軸，重切削加工機

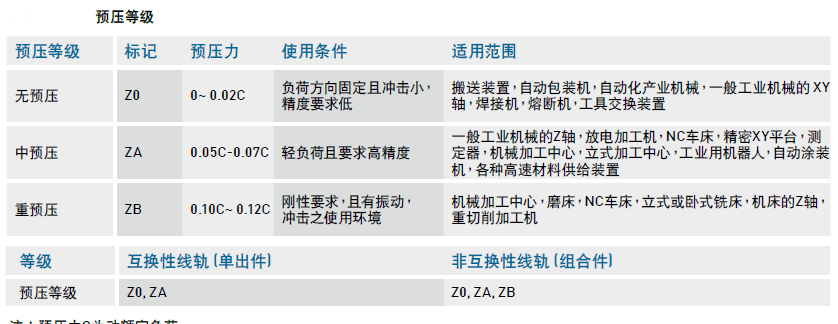

對照表：
